Lembaran pembuangan panas radiasi merupakan produk yang dibuat dengan melapisi film aluminium dengan konduktivitas termal tinggi dengan cat pembuangan panas dengan emisivitas tinggi dan memprosesnya menjadi pita.
Dalam artikel ini, kita akan membahas secara mendetail mengenai fitur dan penggunaan lembaran penghilang panas radiasi "PAL-350A," yang menghilangkan panas hanya dengan menempelkannya.
Daftar isi
・Apa itu radiasi?
-Apa itu lembaran pembuangan panas radiasi "PAL-350A"?
・Fitur lembaran pembuangan panas radiasi "PAL-350A"
・Spesifikasi produk, kinerja dan struktur lembaran pembuangan panas radiasi "PAL-350A"
・Cara menggunakan lembar pembuangan panas radiasi "PAL-350A" dan skenario penggunaan
・Efek pembuangan panas
·ringkasan
Apa itu radiasi?
Yang dimaksud dengan “radiasi” dalam lembar pembuangan panas radiasi adalah: Fenomena di mana panas ditularkan melalui ruang oleh gelombang elektromagnetik seperti sinar inframerah yang dipancarkan dari permukaan suatu objek. Ini mengacu pada hal berikut ini.
ini “Konduksi termal” adalah ketika panas ditransfer secara langsung antara bahan yang bersentuhan satu sama lain atau "Konveksi" - Panas dibawa oleh aliran udara atau cairan berbeda dari Metode perpindahan panas Itu salah satunya.
Ditularkan bahkan dalam ruang hampa Karena memiliki karakteristik ini dan tidak memerlukan udara atau kontak, ia dapat berfungsi sebagai jalur perpindahan panas di tempat-tempat yang tidak terduga.
Misalnya, jika paket IC penghasil panas diletakkan di dalam wadah tertutup, hal itu dapat menyebabkan penumpukan panas pada komponen yang berdekatan atau pada dinding bagian dalam wadah tersebut. Panas radiasi mencapai secara langsung Jika "panas tak kasat mata" ini tidak diperhitungkan, hal ini dapat menyebabkan masalah seperti "tidak mendinginkan sebagaimana diharapkan" dan "menurunnya keandalan komponen."
Apa itu lembaran pembuangan panas radiasi "PAL-350A"?
Lembaran pembuangan panas radiasi adalah lembaran pembuangan panas yang menggunakan konversi inframerah dan dapat dipasang sebagai komponen pembuangan panas yang akan kami produksi dan jual pertama kali pada tahun 2024. Produk ini terbuat dari film aluminium dengan konduktivitas termal tinggi sebagai bahan dasar, dilapisi dengan cat pembuangan panas dengan emisivitas tinggi, dan kemudian dilapisi dengan perekat. Panas disebarkan oleh pembuangan panas radiasi, yang mengubah panas menjadi energi gelombang elektromagnetik (inframerah jauh). Selain itu, karena bahan dasarnya adalah film aluminium, ia memiliki efek pelindung gelombang elektromagnetik tertentu dan memiliki efek peredaman sekitar 50 dB pada frekuensi tinggi (1 GHz hingga 6 GHz). Selain itu, karena fluororesin dicampur ke dalam cat pembuangan panas dengan emisivitas tinggi, ia juga Daya tahan cuaca.
Dalam beberapa tahun terakhir, banyak perangkat elektronik menjadi lebih ringkas dan canggih, dan dengan penambahan AR dan VR ke komunikasi berkecepatan tinggi dan berkapasitas besar, penanggulangan panas untuk stasiun pangkalan komunikasi dan peralatan lainnya telah menjadi isu sosial yang semakin penting. Untuk berkontribusi pada isu ini, kami telah mengembangkan produk yang memanfaatkan pengalaman kami selama bertahun-tahun dalam teknologi pelapisan fluororesin.
Fitur lembaran pembuangan panas radiasi "PAL-350A"
1. Dengan menempelkannya langsung ke elemen pemanas, dapat memberikan efek difusi panas melalui pembuangan panas radiasi.
2. Dengan ketebalan total hanya sekitar 110μm, tipis dan dapat mengurangi ruang dan berat pendinginan.

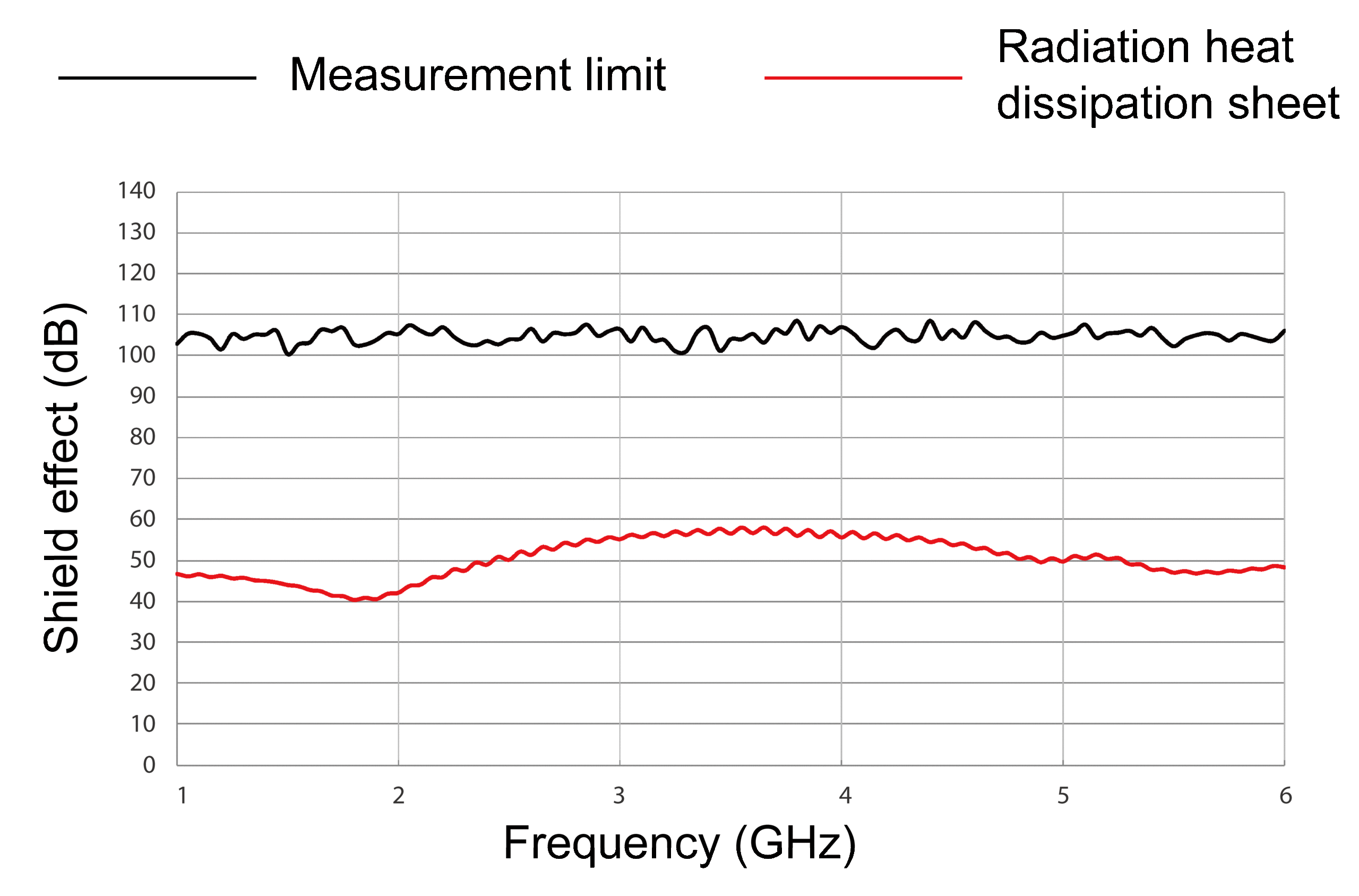

3. Karena menggunakan film aluminium sebagai bahan dasar, ia juga memberikan efek pelindung gelombang elektromagnetik.
4. Kita dapat memproses bagian-bagian menjadi bentuk yang ditentukan, dan dapat menyesuaikannya dengan objek.
* KEC Diukur dengan metode
*Nilai-nilai di atas merupakan nilai terukur, bukan nilai baku.
Spesifikasi produk, kinerja, dan struktur lembaran pembuangan panas radiasi "PAL-350A"
●Spesifikasi Produk
| Ketebalan (mm) | Lebar produk standar (mm) | Panjang (m) | |
|---|---|---|---|
| 0.11 | 480 | 1～45 | |
●Kinerja produk
| item tes | PAL-350A | |
|---|---|---|
| Emisivitas (ε) | 0.91 | |
| Suhu pengoperasian maksimum (℃) | 150 | |

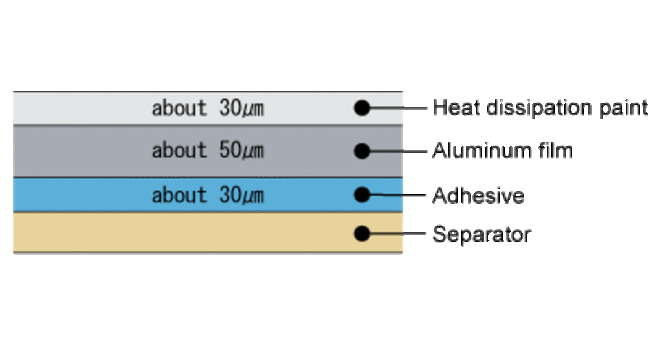

Struktur
Cara menggunakan lembar pembuangan panas radiasi "PAL-350A" dan skenario penggunaan
Yang perlu Anda lakukan hanyalah melepas kertas pelepas putih dan menempelkannya. Kami juga percaya bahwa jika kami menyesuaikan pemisah untuk memenuhi kebutuhan pelanggan, akan memungkinkan untuk menggunakan mesin penyerap otomatis yang ada untuk melepas pemisah dan menempelkannya.

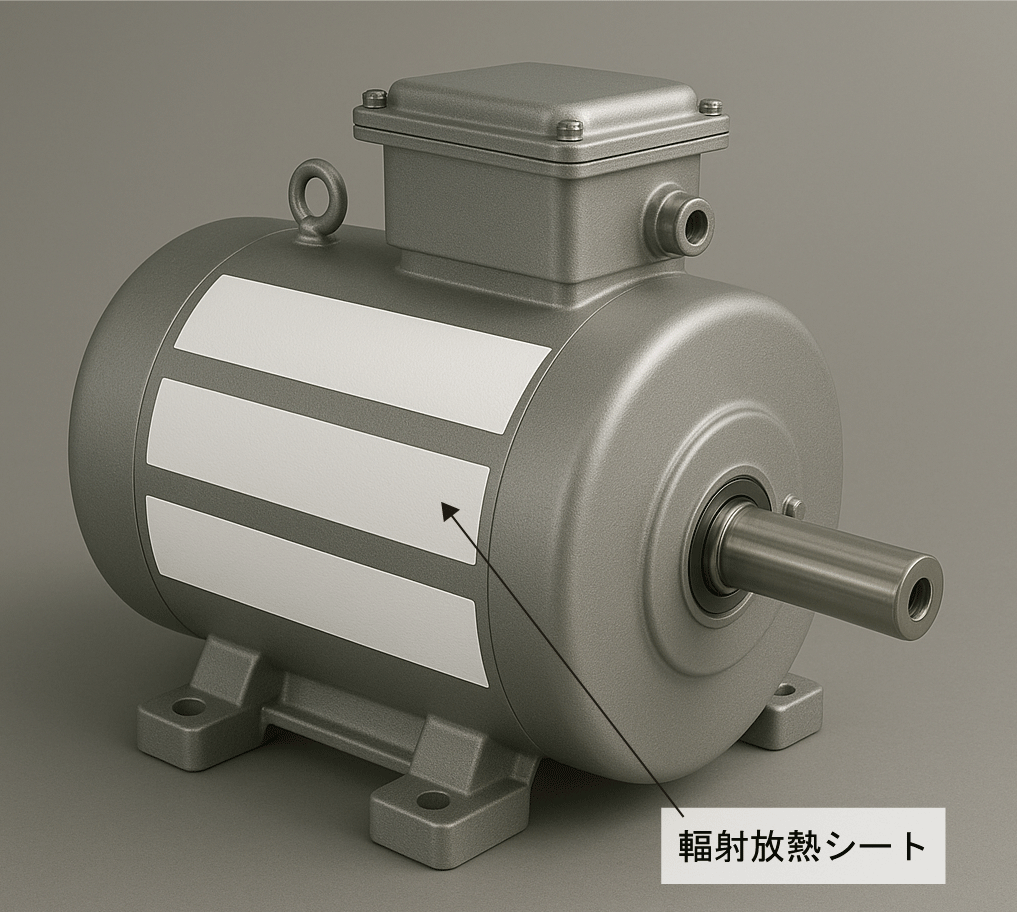

Skenario penggunaan yang dimaksud adalah komponen pembangkit panas seperti motor industri, panel kontrol, penanggulangan sumber panas dalam kotak listrik, dan tempat-tempat yang tidak diinginkan terkena gelombang elektromagnetik. Pada panel kontrol tempat sumber panas seperti relai inverter dan sirkuit daya terkonsentrasi, selain pendingin dan kipas, lembaran pembuangan panas digunakan untuk membuang panas secara efisien. Dengan menempatkan lembaran pembuangan panas radiasi pada dinding bagian dalam casing atau di atas komponen sumber panas, memungkinkan untuk meningkatkan penyebaran panas ke luar. Meskipun suhu bervariasi tergantung pada jenis perangkat elektronik, secara umum dikatakan bahwa batas atas kisaran suhu pengoperasian adalah sekitar 85°C bahkan untuk spesifikasi tahan panas. Oleh karena itu, penting untuk mengambil tindakan pembuangan panas yang tepat sejak tahap desain perangkat, tetapi listrik seperti pendingin dan kipas digunakan untuk mendinginkan perangkat elektronik, yang mengeluarkan CO₂. Dengan menggunakan lembaran pembuangan panas radiasi "PAL-350A" kami yang dikombinasikan dengan bahan pembuangan panas lainnya, konsumsi listrik berkurang, yang berujung pada berkurangnya emisi CO₂.
Selain itu, lembaran radiasi panas kami dapat digunakan di luar ruangan dengan memanfaatkan Daya tahan cuaca karakteristik fluororesin, sehingga dapat digunakan di mana saja. Selain itu, lembaran ini dapat dipotong atau dilubangi menjadi bentuk tertentu, sehingga dapat dikirim dalam keadaan yang sesuai dengan objek yang akan ditempel.
*Gambar ini hanya untuk tujuan ilustrasi. Produk sebenarnya mungkin berbeda.
Tentang efek pembuangan panas
Pengujian internal kami telah mengonfirmasi bahwa semakin besar ukuran yang digunakan, semakin besar efek pembuangan panas, dan ini juga mengakibatkan perubahan suhu elemen pemanas.
1) Ketika lembaran pembuangan panas radiasi berukuran 50mm x 50mm "PAL-350A" diaplikasikan pada elemen pemanas berukuran 13mm x 13mm, efek pembuangan panasnya sekitar 38℃. (Gbr. 1, 2)
Metode pengujian: Perlakukan elemen pemanas sebagai chip IC dan ukur suhu elemen pemanas setelah 10 menit

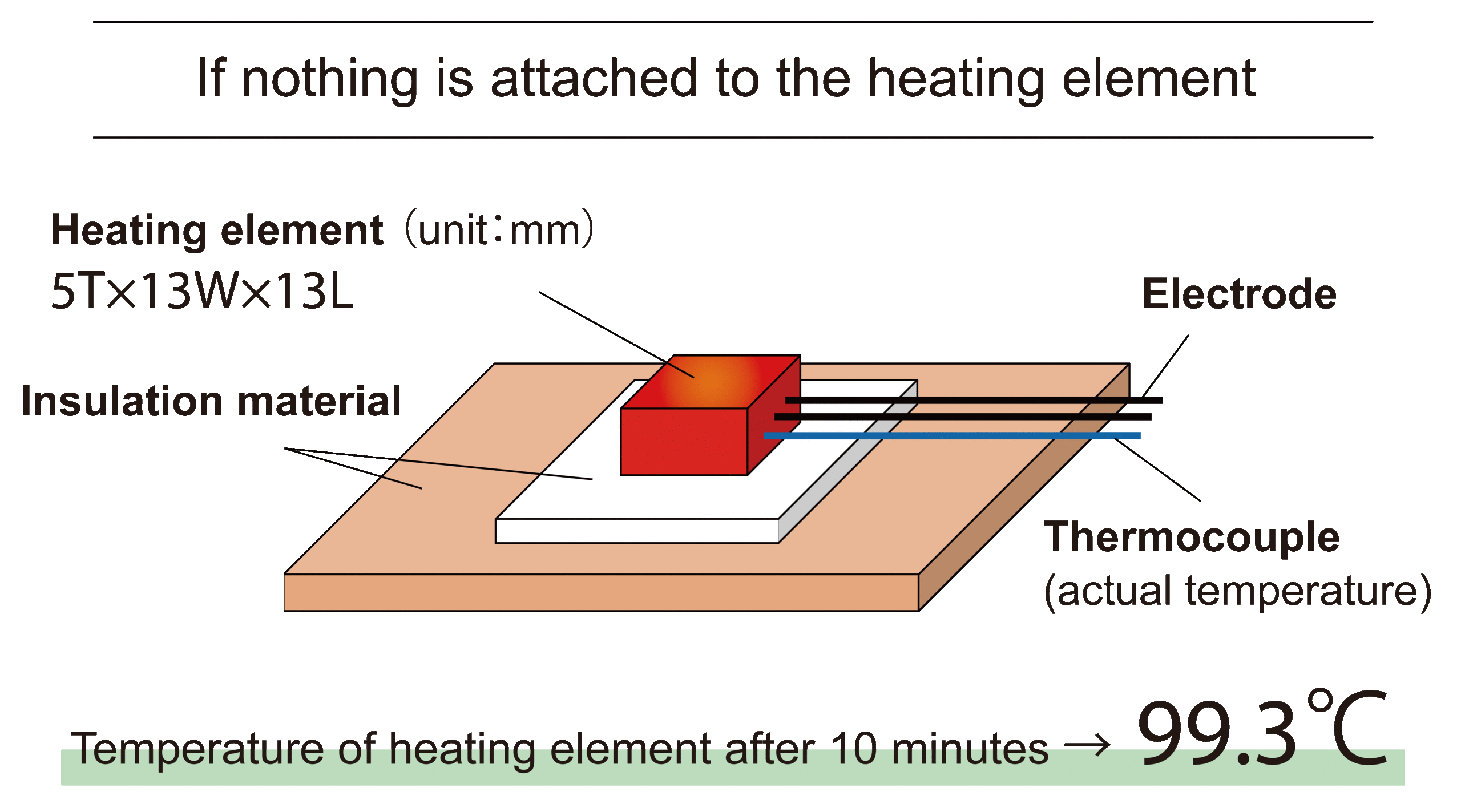

GAMBAR 1
Gambar 2
2) Semakin besar ukuran yang digunakan, semakin besar efek pembuangan panas.

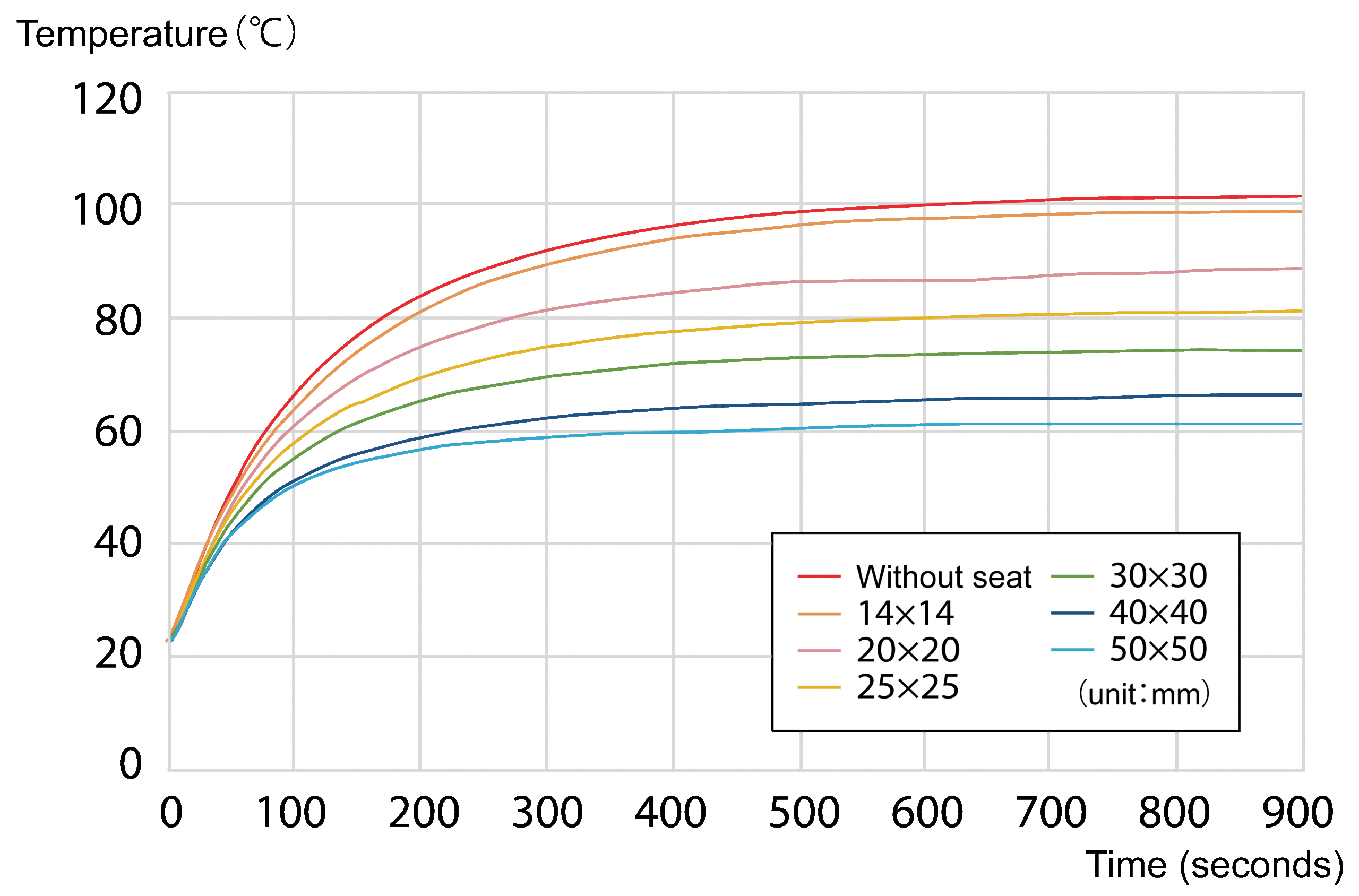

[Diagram 3]
Dimensi lembaran pembuangan panas radiasi "PAL-350A" dan suhu elemen pemanas setelah 10 menit diukur.
| Dimensi lembar pembuangan panas radiasi PAL-350A (mm) | Suhu elemen pemanas (℃) |
|---|---|
| Tidak ada lembaran | 99.3(－) |
| 14×14 | 98.2(-1.1) |
| 20×20 | 86.4(-12.9) |
| 25×25 | 80.0(-19.3) |
| 30×30 | 73.4(-25.9) |
| 40×40 | 65.4(-33.9) |
| 50×50 | 61.2(-38.1) |
*Ini adalah nilai terukur, bukan nilai standar.
ringkasan
Apa pendapat Anda?
Lembaran pembuangan panas radiasi "PAL-350A" adalah lembaran perekat untuk tindakan pengendalian suhu dan panas tinggi. Produk ini dapat dipotong menjadi bentuk tertentu sesuai permintaan pelanggan.
Jika Anda tertarik, jangan ragu untuk menghubungi kami.
輻射放熱シート「PAL-350A」の詳細は下記をご覧ください。
https://www.chukoh.com/products/tape/pal350a/
