Tấm tản nhiệt bức xạ "PAL-350A" có khả năng tản nhiệt chỉ bằng cách dán lên là gì?

  • Cột sản phẩm
  • 2025/06/23

Tấm tản nhiệt bức xạ là sản phẩm được tạo ra bằng cách phủ một lớp sơn tản nhiệt có độ phát xạ cao lên màng nhôm có độ dẫn nhiệt cao và gia công thành băng keo.

Trong bài viết này, chúng ta sẽ xem xét chi tiết các tính năng và công dụng của tấm tản nhiệt bức xạ "PAL-350A", có tác dụng tản nhiệt chỉ bằng cách dán lên.

Bức xạ là gì?

"Bức xạ" trong tấm tản nhiệt bức xạ có nghĩa là: Hiện tượng nhiệt được truyền qua không gian bằng sóng điện từ như tia hồng ngoại phát ra từ bề mặt của vật thể. Điều này đề cập đến những điều sau đây.
đây là "Dẫn nhiệt" là khi nhiệt được truyền trực tiếp giữa các vật liệu tiếp xúc với nhau hoặc "Đối lưu" - Nhiệt được truyền đi bởi luồng không khí hoặc chất lỏng khác với Phương pháp truyền nhiệt Đây là một trong số đó.
Truyền đi ngay cả trong chân không Vì nó có những đặc tính này và không cần không khí hoặc tiếp xúc nên nó có thể đóng vai trò là đường truyền nhiệt ở những nơi không ngờ tới.
Ví dụ, nếu một gói IC sinh nhiệt được đặt bên trong một vỏ kín, nó có thể gây ra hiện tượng tích tụ nhiệt ở các thành phần liền kề hoặc trên các bức tường bên trong của vỏ. Nhiệt bức xạ đạt trực tiếp Nếu không tính đến "nhiệt vô hình" này, nó có thể dẫn đến các vấn đề như "không làm mát như mong đợi" và "giảm độ tin cậy của linh kiện".



Tấm tản nhiệt bức xạ "PAL-350A" là gì?

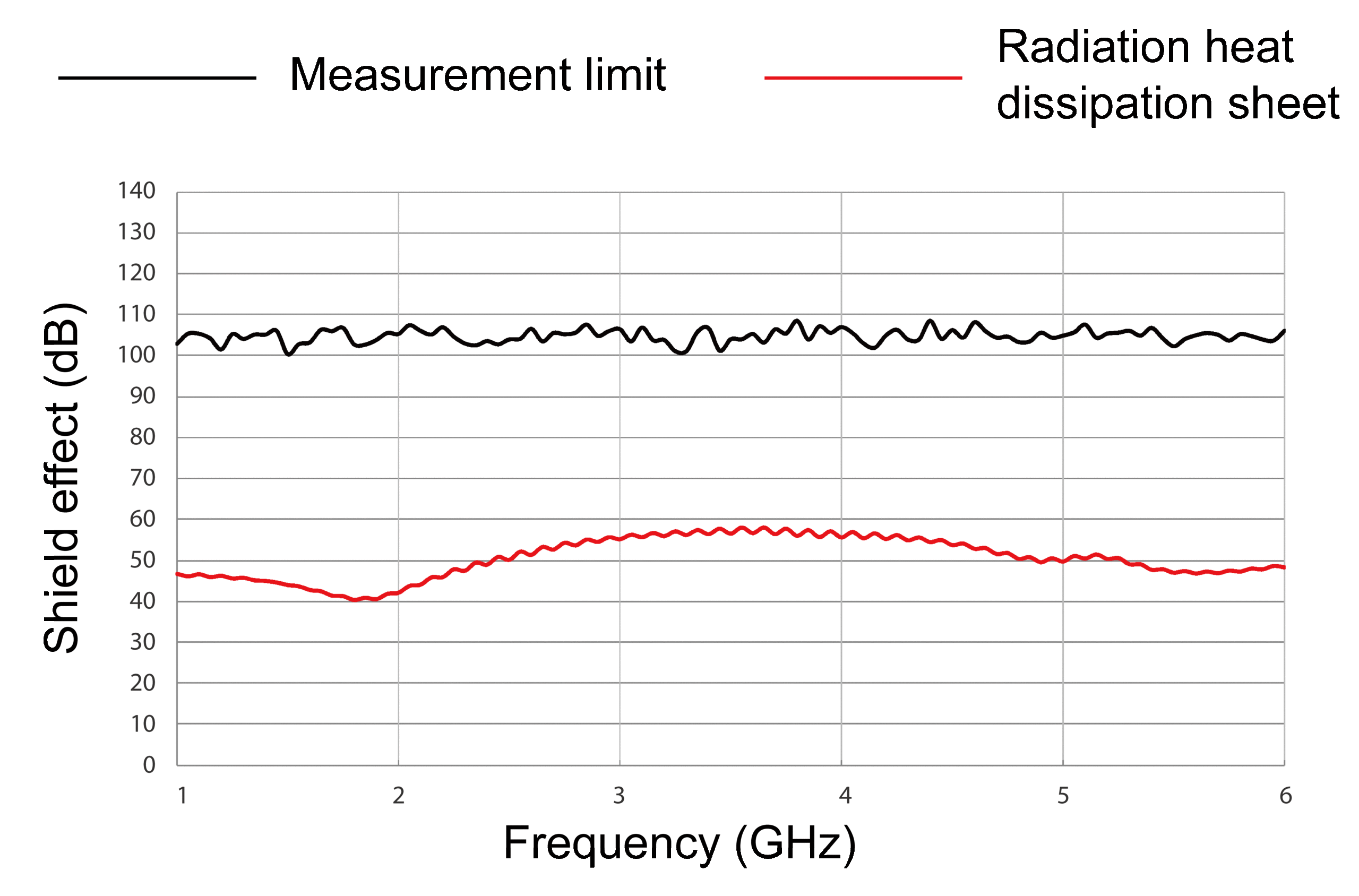

Tấm tản nhiệt bức xạ là tấm tản nhiệt sử dụng chuyển đổi hồng ngoại và có thể được gắn như một thành phần tản nhiệt mà chúng tôi sẽ sản xuất và bán lần đầu tiên vào năm 2024. Sản phẩm được làm bằng màng nhôm có độ dẫn nhiệt cao làm vật liệu cơ bản, phủ sơn tản nhiệt có độ phát xạ cao, sau đó phủ keo dán. Nhiệt được khuếch tán bằng tản nhiệt bức xạ, chuyển nhiệt thành năng lượng sóng điện từ (hồng ngoại xa). Ngoài ra, vì vật liệu cơ bản là màng nhôm nên nó có tác dụng che chắn sóng điện từ nhất định và có tác dụng giảm chấn khoảng 50 dB ở tần số cao (1 GHz đến 6 GHz). Ngoài ra, vì nhựa fluoro được trộn vào sơn tản nhiệt có độ phát xạ cao nên nó cũng có Khả năng chịu thời tiết.

Trong những năm gần đây, nhiều thiết bị điện tử đã trở nên nhỏ gọn và tinh vi hơn, và với việc bổ sung AR và VR vào truyền thông tốc độ cao, dung lượng lớn, các biện pháp chống nhiệt cho các trạm gốc truyền thông và các thiết bị khác đã trở thành một vấn đề xã hội ngày càng quan trọng. Để góp phần giải quyết vấn đề này, chúng tôi đã phát triển một sản phẩm tận dụng nhiều năm kinh nghiệm của mình trong công nghệ phủ fluororesin.



Đặc điểm của tấm tản nhiệt bức xạ "PAL-350A"

1. Bằng cách gắn trực tiếp vào bộ phận gia nhiệt, nó có thể tạo ra hiệu ứng khuếch tán nhiệt thông qua quá trình tản nhiệt bức xạ.

2. Với tổng độ dày chỉ khoảng 110μm, sản phẩm mỏng và có thể giảm không gian làm mát và trọng lượng.

3. Vì sử dụng màng nhôm làm vật liệu cơ bản nên nó còn có tác dụng che chắn sóng điện từ.

4. Chúng ta có thể xử lý các bộ phận thành hình dạng cụ thể và có thể tùy chỉnh theo vật thể.

* KEC Đo bằng phương pháp
*Các giá trị trên là giá trị đo được, không phải giá trị tiêu chuẩn.

Thông số kỹ thuật sản phẩm, hiệu suất và cấu trúc của tấm tản nhiệt bức xạ "PAL-350A"

●Thông số kỹ thuật sản phẩm

Độ dày (mm) Chiều rộng sản phẩm tiêu chuẩn (mm) Chiều dài (m)
0.11 480 1~45

●Hiệu suất sản phẩm

Các bài kiểm tra PAL-350A
Độ phát xạ (ε) 0.91
Nhiệt độ hoạt động tối đa (°C) 150

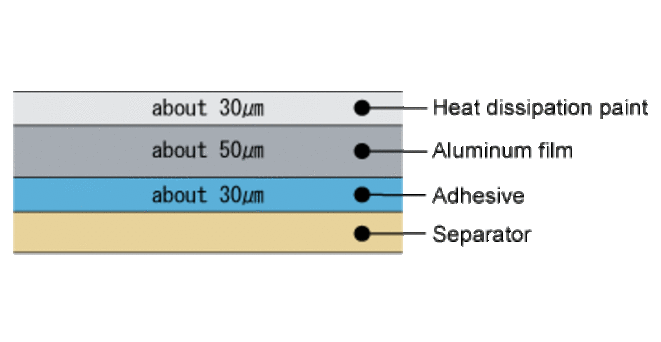

Kết cấu



Cách sử dụng tấm tản nhiệt bức xạ "PAL-350A" và các tình huống sử dụng

Tất cả những gì bạn cần làm là bóc lớp giấy trắng và dán lên. Chúng tôi cũng tin rằng nếu chúng tôi tùy chỉnh máy tách để đáp ứng nhu cầu của khách hàng, có thể sử dụng máy hấp phụ tự động hiện có để bóc lớp giấy tách và dán lên.

Các kịch bản sử dụng dự kiến là các thành phần sinh nhiệt như động cơ công nghiệp, bảng điều khiển, biện pháp đối phó với nguồn nhiệt trong hộp điện và những nơi không mong muốn có sóng điện từ. Trong các bảng điều khiển nơi tập trung các nguồn nhiệt như rơ le biến tần và mạch điện, ngoài bộ làm mát và quạt, các tấm tản nhiệt được sử dụng để tản nhiệt hiệu quả. Bằng cách đặt tấm tản nhiệt bức xạ trên thành trong của vỏ hoặc trên các thành phần nguồn nhiệt, có thể thúc đẩy sự khuếch tán nhiệt ra bên ngoài. Mặc dù nhiệt độ thay đổi tùy thuộc vào loại thiết bị điện tử, nhưng nhìn chung, giới hạn trên của phạm vi nhiệt độ hoạt động là khoảng 85°C ngay cả đối với các thông số kỹ thuật chịu nhiệt. Do đó, điều quan trọng là phải thực hiện các biện pháp tản nhiệt thích hợp ngay từ giai đoạn thiết kế thiết bị, nhưng điện như bộ làm mát và quạt được sử dụng để làm mát các thiết bị điện tử thải ra CO₂. Bằng cách sử dụng tấm tản nhiệt bức xạ "PAL-350A" của chúng tôi kết hợp với các vật liệu tản nhiệt khác, mức tiêu thụ điện năng sẽ giảm, dẫn đến giảm lượng khí thải CO₂.
Ngoài ra, tấm bức xạ nhiệt của chúng tôi có thể sử dụng ngoài trời nhờ khả Khả năng chịu thời tiết một đặc tính của nhựa fluororesin, do đó có thể sử dụng ở bất cứ đâu. Ngoài ra, tấm bức xạ nhiệt có thể được cắt hoặc đục thành các hình dạng cụ thể, do đó có thể giao hàng ở trạng thái phù hợp với vật thể mà nó sẽ được gắn vào.

Động cơ công nghiệp

*Hình ảnh này chỉ mang tính minh họa. Sản phẩm thực tế có thể khác.

Về tác dụng tản nhiệt

Các thử nghiệm nội bộ của chúng tôi đã xác nhận rằng kích thước càng lớn thì hiệu ứng tản nhiệt càng lớn và điều này cũng dẫn đến sự thay đổi nhiệt độ của bộ phận gia nhiệt.

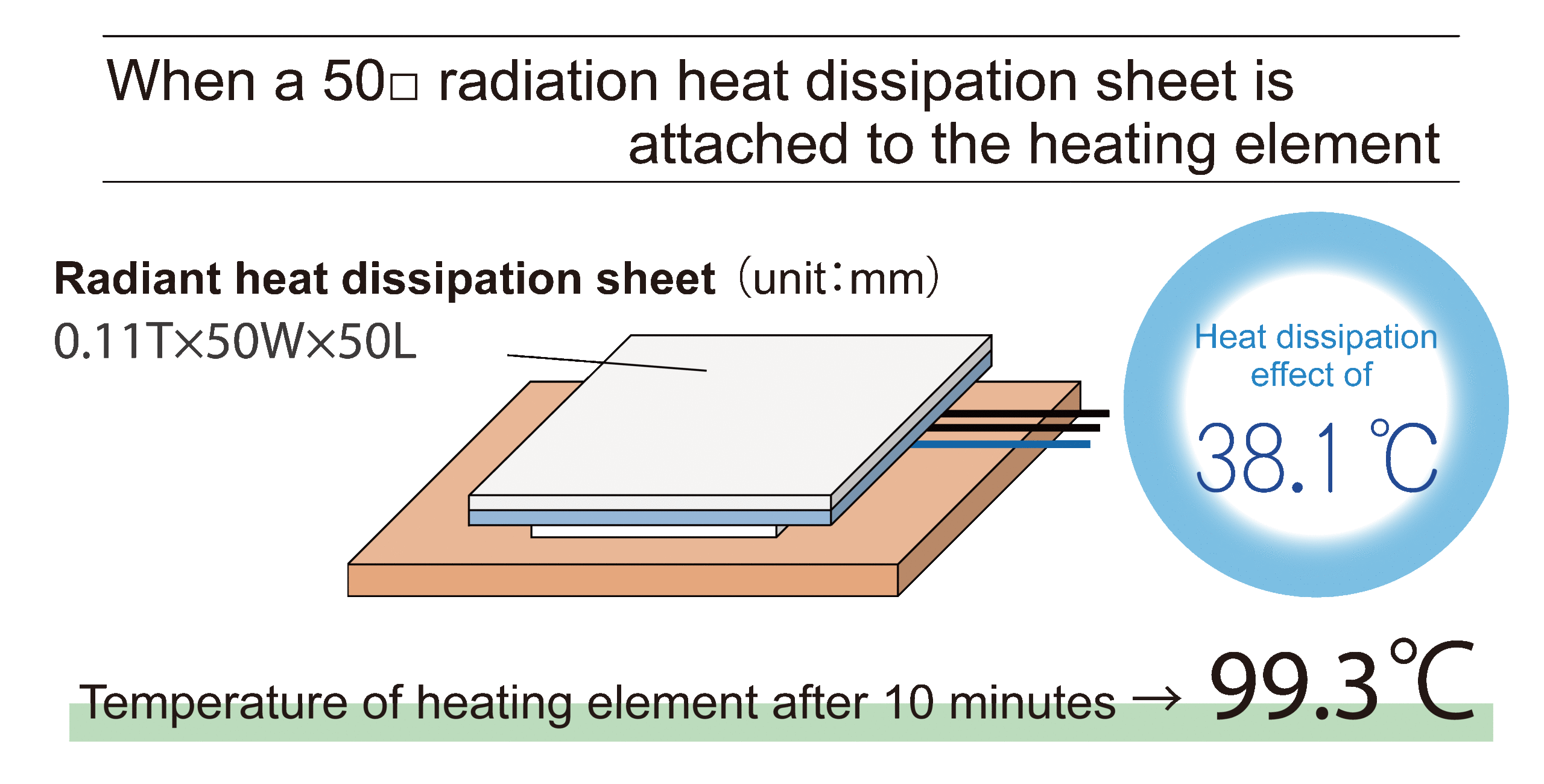

1) Khi tấm tản nhiệt bức xạ 50mm x 50mm "PAL-350A" được áp dụng cho một bộ phận gia nhiệt 13mm x 13mm, hiệu ứng tản nhiệt là khoảng 38℃. (Hình 1, 2)

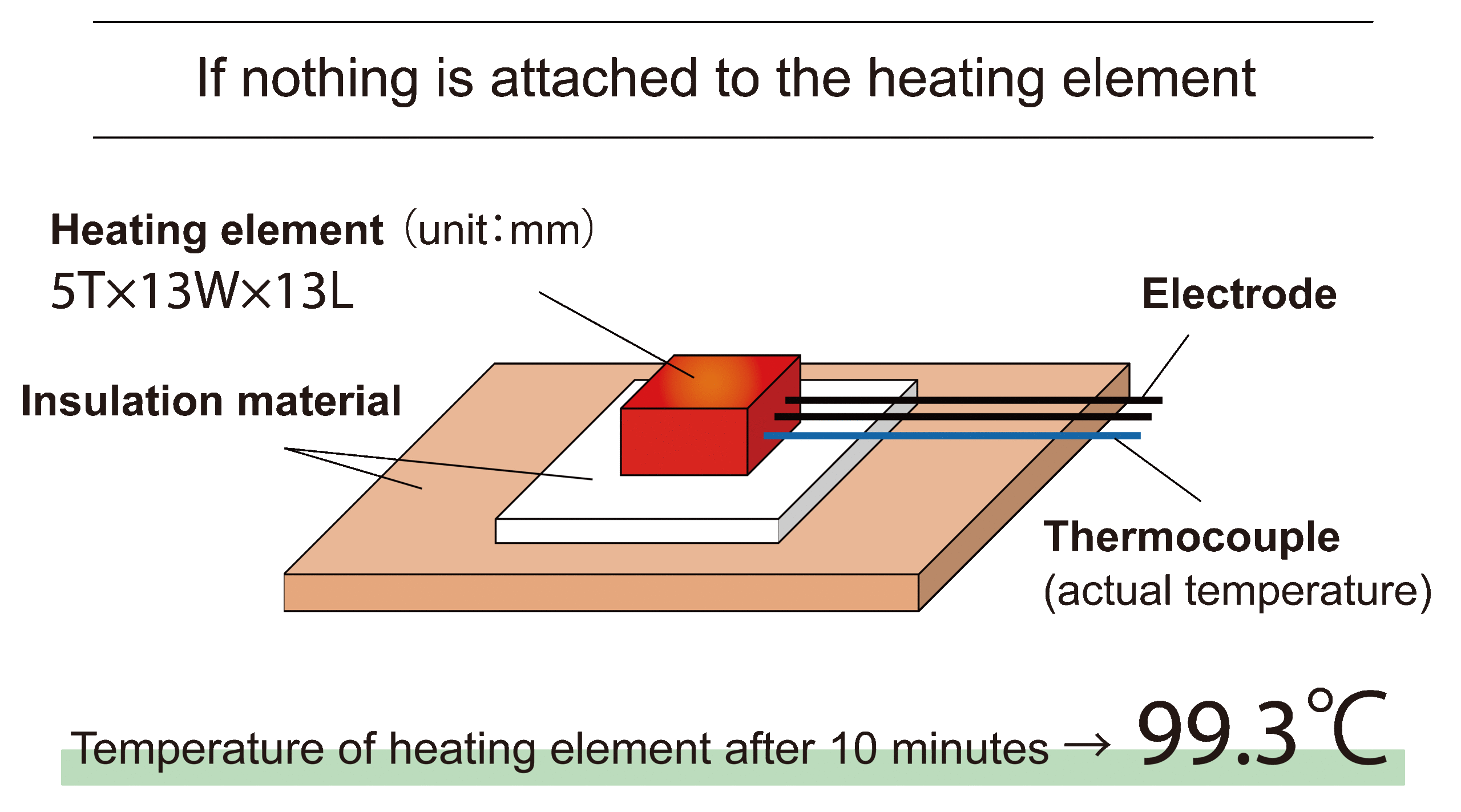

Phương pháp thử nghiệm: Xử lý bộ phận gia nhiệt như một chip IC và đo nhiệt độ của bộ phận gia nhiệt sau 10 phút

HÌNH 1

HÌNH 2

2) Kích thước sử dụng càng lớn thì hiệu quả tản nhiệt càng lớn.

[Sơ đồ 3]

Kích thước của tấm tản nhiệt bức xạ "PAL-350A" và nhiệt độ của bộ phận gia nhiệt sau 10 phút đã được đo.

Kích thước tấm tản nhiệt bức xạ PAL-350A (mm) Nhiệt độ phần tử gia nhiệt (°C)
Không có tờ 99.3(-)
14×14 98.2(-1.1)
20×20 86.4(-12.9)
25×25 80.0(-19.3)
30×30 73.4(-25.9)
40×40 65.4(-33.9)
50×50 61.2(-38.1)

*Đây là giá trị đo được, không phải giá trị tiêu chuẩn.

bản tóm tắt


Tấm tản nhiệt bức xạ "PAL-350A" là tấm keo dán cho các biện pháp kiểm soát nhiệt độ và nhiệt độ cao. Đây là sản phẩm có thể cắt thành các hình dạng cụ thể theo yêu cầu của khách hàng.
Nếu bạn quan tâm, vui lòng liên hệ với chúng tôi.
